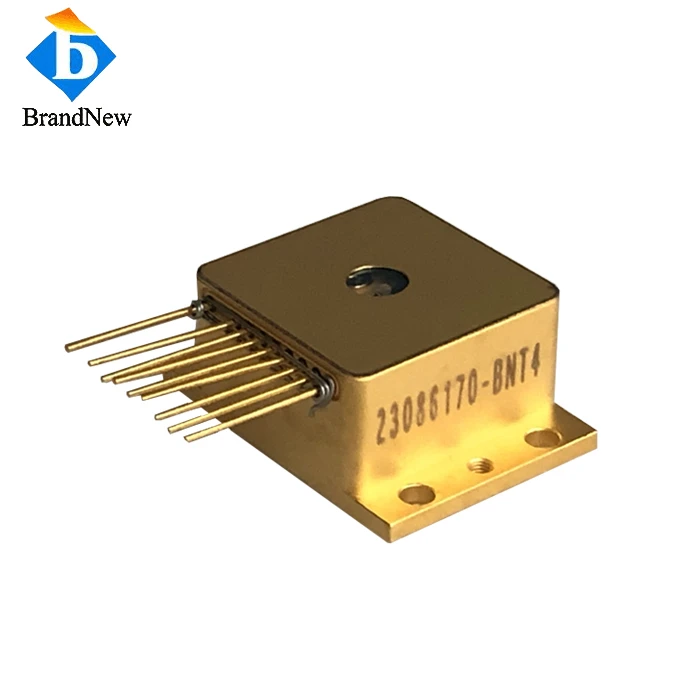

30W 976nm diodni laserski utikač spojen s vlaknima, višepinski
Značajke:
- Izlazna snaga: 30W@976nm/300mW@638nm
- SMA905 Zaštita na licu mjesta optičkim vlaknima
- Promjer jezgre vlakna: 400um
- Numerička apertura optičkog vlakna:0.22
Prijave:
- Medicinske primjene
- Research Sensing
List s datumom
Broj stavke: FC976CB30
Naziv stavke: 976nm 30W vlakno spojeni diodni laser
| Optički | |
| Središnja valna duljina | 976 nm |
| Tolerancija valne duljine | ±5nm |
| Izlazna snaga | 30W |
| Vlakno | |
| Vlaknasta jezgra | 400um |
| Duljina vlakna | 1M |
| Fiber numerička apertura | 0.22NA |
| Fiber konektor | SMA905 |
| Električni | |
| Radna struja Lop | 12A |
| Struja praga Lth | 1.5A |
| Radni napon Vop | 5V |
| Ciljna zraka | na raspolaganju |
| PD | na raspolaganju |
| Toplinski | |
| Ispitna temperatura | 25 stupnjeva |
| Temperatura skladištenja | -30~70 stupnjeva |
| Temperaturni koeficijent valne duljine | 0.35 nm/ stupanj |
Dizajn:
Naš diodni laser sa spregnutim vlaknima može se spojiti pomoću konektora SMA905 i odvojivog repnog vlakna. To znači da ako se spojnica optičkih vlakana pokvari, repno vlakno se može lako ukloniti, što ga korisnicima čini praktičnijim za korištenje i zamjenu. Ova spojnica također ima višestruke igle, što joj omogućuje da zadovolji različite zahtjeve primjene. Svaki pin može imati drugačiji dizajn i funkciju, a spojnica optičkih vlakana može se prilagoditi prema potrebama kupca.
Najjednostavniji slučaj je laser s površinskim emitiranjem okomite šupljine (VCSEL), koji obično emitira zraku visoke kvalitete, umjerene divergencije zrake, bez astigmatizma i kružne krivulje intenziteta. Jednostavna sferična leća dovoljna je za prikaz točke emisije u jezgri jednomodnog vlakna. Mogu se postići učinkovitosti spajanja od oko 70-80%. Također je moguće spojiti vlakno izravno na emitirajuću fasetu VCSEL-a (čeono spajanje).
Male laserske diode koje emitiraju rubove također emitiraju u jednom prostornom modu i stoga se u načelu također mogu učinkovito spojiti na jednomodna vlakna. Međutim, ako se koristi jednostavna sferna leća, eliptičnost snopa značajno smanjuje učinkovitost spajanja. Nadalje, divergencija snopa je relativno velika u barem jednom smjeru, što zahtijeva leće s relativno velikim numeričkim otvorom blende.
Ovaj proizvod je naš najnoviji spojnik za optička vlakna, koji se sve više koristi u raznim područjima, uključujući znanstvene eksperimente i istraživačke aplikacije. Njegov inovativni dizajn i svestranost čine ga bitnim alatom za poboljšanje povezivosti i učinkovitosti u eksperimentalnim postavkama, omogućujući istraživačima da postignu preciznije i pouzdanije rezultate.
